Kort geskiedenis van ossilloskoop

Ossilloskoop is 'n wyd gebruikte elektroniese meetinstrument. Dit kan onsigbare elektriese seine omskep in sigbare beelde, wat dit makliker maak vir mense om die veranderende prosesse van verskeie elektriese verskynsels te bestudeer.

Sommige mense dink dat 'n multimeter genoeg is om alles te hanteer, so hoekom die moeite doen om tyd en moeite te spandeer om oor ossilloskope te leer? In 'n neutedop, tye het verander. Die kompleksiteit en bedryfsfrekwensie van moderne elektroniese toerustingstelsels is verder as wat selfs 'n swart-en-wit TV of radio in die verlede kon vergelyk. Om 'n ossilloskoop te leer gebruik, kan beslis 'n mens se instandhoudingswerklading aansienlik verminder en werkdoeltreffendheid verbeter.

Boonop is die toepassing van ossilloskope nie beperk tot die veld van elektronika nie. Wanneer toepaslike sensors geïnstalleer word, kan ossilloskope verskeie verskynsels meet. Soos klank-, meganiese druk-, druk-, lig- of hittesensors. Mediese personeel kan ook ossilloskope gebruik om breingolwe te meet. Daarom is 'n ossilloskoop 'n baie veelsydige elektroniese meetinstrument, en dit is geensins 'n oordrywing nie.

Kom ons het vandag 'n algemene oorsig van die ontwikkelingsgeskiedenis van die ossilloskoop.

I. Teken die golfvorm met die hand

Die geskiedenis van ossilloskoop kan teruggevoer word na die 1820's. Nadat 'n galvanometer met 'n meganiese plotstelsel gekoppel is, is golfvorms met die hand aangeteken. Hierdie toestel het bestaan ​​uit 'n spesiale enkelkontak-kommutator wat op die roterende rotoras geïnstalleer is. Die kontakpunte kon om die rotor beweeg volgens die presiese graadaanwyserskaal, en die uitset het op die galvanometer verskyn, wat dan met die hand deur tegnici geplot is. Aangesien hierdie proses oor duisende golfsiklusse gevorm is, kon dit slegs baie rowwe benaderings van die golfvorms produseer.

II. Outomatiese golfvormtekening deur masjinerie

Die eerste outomatiese ossilloskoop het 'n galvanometer en 'n pen gebruik om golfvormdiagramme op 'n voortdurend bewegende papierrol vas te vang. As gevolg van die relatief hoë frekwensie van die golfvorms in vergelyking met die reaksietyd van meganiese komponente, is die golfvorms nie direk as beelde geplot nie, maar is oor 'n tydperk geskep deur baie klein segmente van verskillende golfvorms te kombineer. Dit sal outomaties die kapasitor vanaf die 100ste golfvorm laai en dit opneem, en elke daaropvolgende laai van die kapasitor sal vanaf 'n punt effens verder langs die golf begin. Sulke golfvormmetings was steeds die gemiddelde van honderde golfsiklusse, maar was meer akkuraat as die voorheen handgetekende golfvormdiagramme.

III. Gesimuleerde ossilloskoop

Die analoog ossilloskoop is hoofsaaklik gebaseer op die katodestraalbuis (CRT). Die elektronstraal wat daardeur uitgestraal word, gaan deur die horisontale en vertikale voorspanningstelsels en tref die fluoresserende stof op die skerm om die golfvorm te vertoon.

Katodestraalbuis vir ossilloskope:

1. Defleksiespanningselektrode

2. Elektrongeweer

3. Elektronstraal

4. Fokusspoel

5. Die skerm is bedek met 'n fosforlaag.

In die 1940's het die ontwikkeling van radar en televisie golfvormwaarnemingsinstrumente met uitstekende werkverrigting vereis. Tektronix het suksesvol 'n sinchrone ossilloskoop met 'n bandwydte van 10 MHz ontwikkel, wat die grondslag van moderne ossilloskope was.

'n Omvang met sinchrone skanderingsfunksie

Om die bandwydte van 'n analoog ossilloskoop te verhoog, is dit nodig om die werkverrigting van die ossilloskoopbuis, vertikale versterking en horisontale skandering omvattend te verbeter. Om die bandwydte van 'n digitale ossilloskoop te verbeter, hoef slegs die werkverrigting van die A/D-omsetter aan die voorkant verbeter te word. Daar is geen spesiale vereistes vir die ossilloskoopbuis en skanderingkring nie. Boonop kan digitale ossilloskope geheue-, bergings- en verwerkingsvermoëns ten volle benut, sowel as verskeie sneller- en voorafsnellerfunksies. In die 1980's het digitale ossilloskope die mark oorheers, en baie vervaardigers het opgehou om analoog ossilloskope te vervaardig. Analoog-ossilloskope het geleidelik van die historiese stadium vervaag.

IV. Digitale ossilloskoop

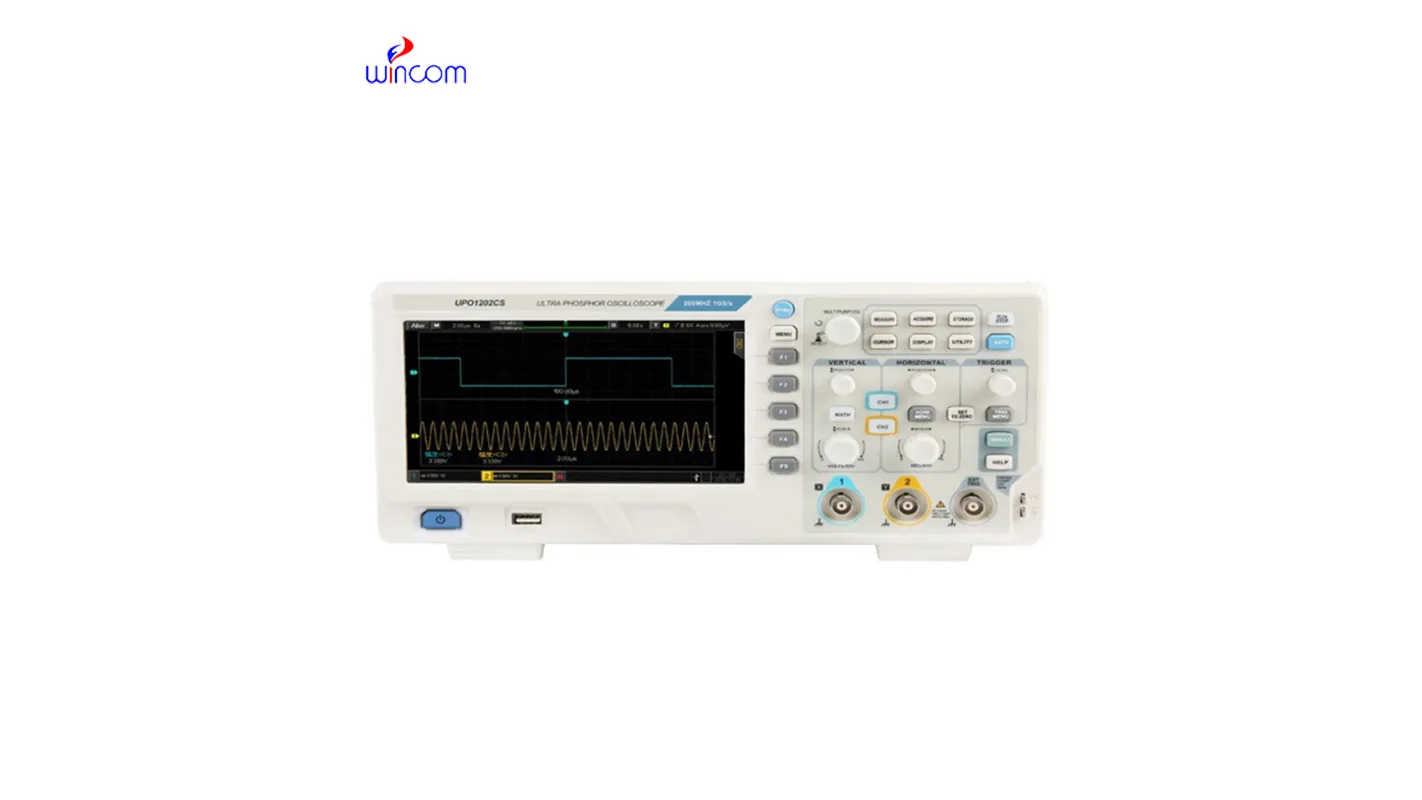

Digitale ossilloskope is hoëprestasie-ossilloskope wat vervaardig word deur 'n reeks tegnologieë soos data-verkryging, A/D-omskakeling en sagteware-programmering. Digitale ossilloskope ondersteun gewoonlik multi-vlak spyskaarte, wat gebruikers met verskeie opsies en veelvuldige analise funksies bied. Sommige ossilloskope bied ook bergingsvermoëns, wat die stoor en verwerking van golfvorms moontlik maak.

Vir ossilloskope met bandwydtes binne etlike honderde megahertz kon die ossilloskope van binnelandse handelsmerke reeds in terme van werkverrigting met buitelandse handelsmerke meeding en het ooglopende koste-werkverrigting-voordele.

Digitale ossilloskope het die meeste van die basiese funksies van analoog ossilloskope. Byvoorbeeld, die funksie om golfvorms te vertoon, die xY-werkmodus, die basiese snellermetodes, ens. Dit sluit ook kenmerke in soos snellervertraging, die koppelingsmodus van die insetsein, die defleksie-aanpassing en die kalibrasie van die uitset van die seinbron.

Digitale ossilloskope het verskeie meer nuttige funksies bygevoeg in vergelyking met analoog ossilloskope. Die mees algemene sluit in outomatiese reekskeuse, outomatiese meting van verskeie parameters, berging van golfvorms en instellingstatus, koppelvlakbus, vertoning van gemiddelde krommepassing (interpolasiemetode), hoogdeurlaat- en laagdeurlaatfiltrering van bandwydte, snellerwerkingsmodus en snellertoestandseleksie, en wysermeting, ens.

V. Raak Ossilloskoop

In die huidige era ondergaan die mensdom 'n digitale revolusie. Ontluikende tegnologieë soos 5G, die Internet van Dinge, groot data, wolkrekenaars en kunsmatige intelligensie ontwikkel en ontwikkel voortdurend. Die ossilloskoop beleef ook 'n omwenteling. Die aanraakmodus van slimfone, in vergelyking met die tradisionele sleuteldruk, het bewys dat dit meer doeltreffend is. Ossilloskoopvervaardigers oorweeg dit ook om aanraaktegnologie op ossilloskope toe te pas om die tradisionele sleutel- en knopbewerkingsmetodes te vervang.

Die verouderde aard van die oorspronklike tegniese toerusting en die stadige verbetering van bestaande tegnologieë het ingenieurs baie hoofpyn besorg. Die aanraakossilloskoop het ingenieurs 'n heeltemal nuwe gebruikservaring gebring, wat hul oorspronklike werkdoeltreffendheid aansienlik verbeter het. Hierdie nuwe interaktiewe metode stel ingenieurs in staat om vinnig probleme in die hele produkontwerp te identifiseer, en kan die toetsresultate vir analise gebruik om probleme te ontdek en op te los, sonder om meer bekommerd te wees oor hoe om die ossilloskoop te gebruik.
